Introduzione #
Il progetto origina dall’esigenza di dover rapidamente creare connettori multipli per strutture composte da elementi tubolari (per es. gli usuali tubi da 20 mm di diametro per impianti elettrici).
Queste strutture vengono spesso utilizzate in allestimenti fieristici, per il retail, ecc., e sono solitamente basate su semplici forme geometriche (per es. cupole geodetiche.)
I connettori così ottenuti trovano infine nella stampa 3D, a resina o a polvere in particolar modo, l’ottimale metodo di realizzazione del pezzo finale.
Il progetto di Grasshopper #
Il progetto qui condiviso così opera:
- Estrae i contorni di forme Brep assumendo che tali contorni costituiscano gli assi neutri degli elementi tubolari della struttura.
- Crea i connettori alle estremità di ogni contorno sulla base di parametri quali diametro dei tubi, lunghezza dei connettori, profondità della connessione, spessore delle pareti dei connettori, agio (gioco) tra tubi e connettori, ecc.
- Calcola la lunghezza dei tubi della struttura tenendo conto della profondità della connessione e infine elenca i tubi da utilizzare riportandone appunto lunghezza e numero progressivo, indicando visivamente quest’ultimo dato in Rhino.

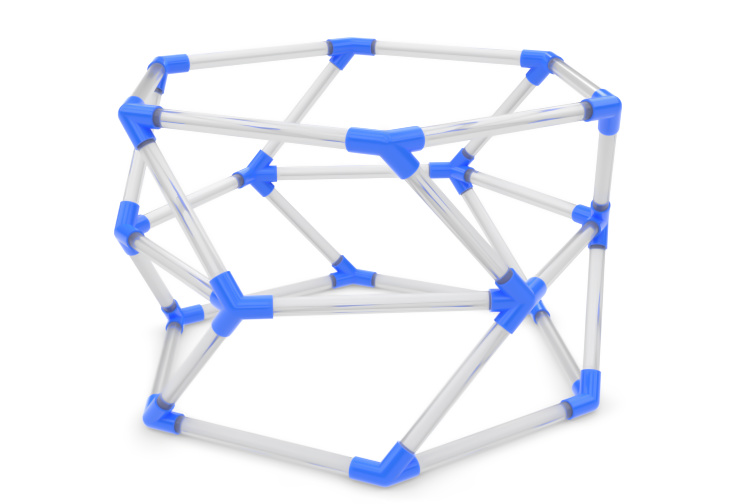

Rendering dei connettori (in blu) e degli elementi tubolari (in trasparenza.)

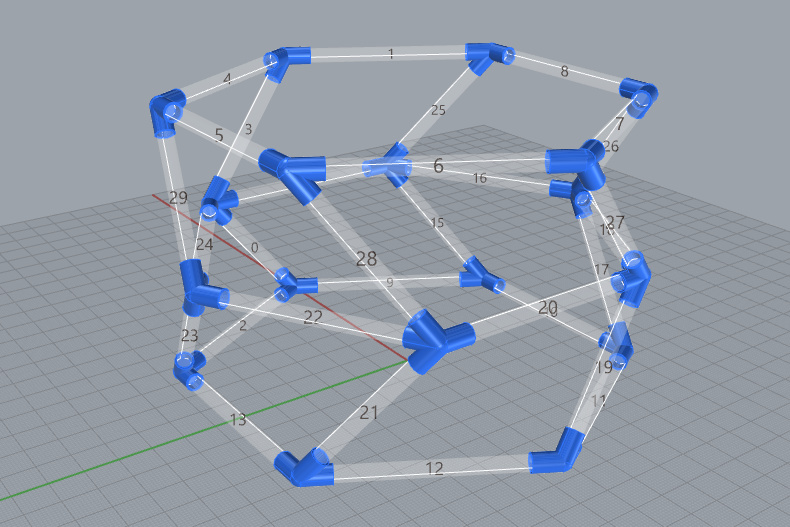

Anteprima in Rhino della visualizzazione dell’identificatore numerico degli elementi tubolari.

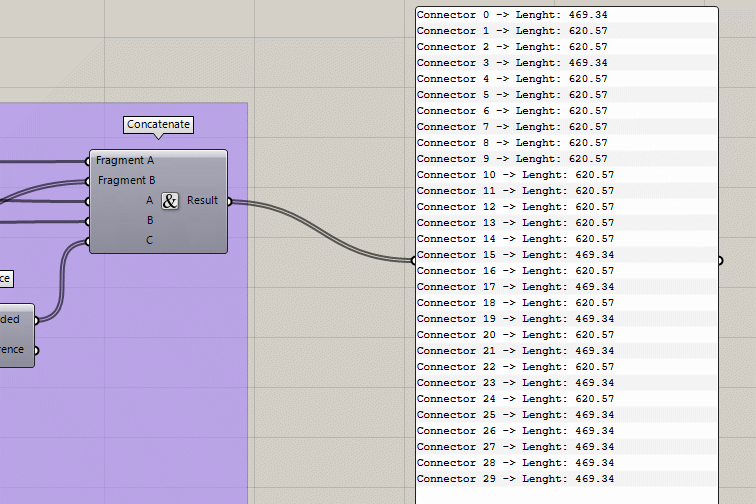

Lista degli elementi tubolari con le relative lunghezze.
Informazioni aggiuntive #
Sarà necessario apportare modifiche qualora si volesse, per esempio:
- Utilizzare come forma sorgente una mesh.
- Introdurre un agio (gioco) tra le estremità dei tubi e il fondo dell’alloggiamento dei connettori.
- Predisporre dei fori passanti per l’inserimento di spine di connessione tra tubi e connettori.
- Numerare i connettori raggruppando i numeri dei tubi che vi si connettono.
- Utilizzare forme con contorni curvi.
File del progetto #
Il progetto sopra illustrato è distribuito con licenza Creative Commons CC-BY ed è scaricabile tramite il bottone sottostante:
grasshopper_tube_connectors.gh
Ti è piaciuto il progetto e desideri supportare future pubblicazioni gratuite per la comunità dei designer? Fai una donazione a tuo piacimento, grazie!
Summary for english readers #
This page offer a free Grasshopper script that automatically create multipole connectors for simple tubular structure (e.g. made of light PVC electrical conduit) by some input parameters like pipe size, connector lenght and wall thickness, connection depth, connector-pipe inner clearance, etc.
The script finally also enumerate tubes and list their lenghts, taking into account the connection depth.
